摘 要： 蛋白質(zhì)吸附、鈣磷離子釋放和表面生物礦化是鈣磷材料誘導異位骨生成的可能材料機制。對比了非表 面微孔羥基磷灰石陶瓷（ＨＡ－Ｓ）、表面微孔羥基磷灰石陶瓷（ＨＡ－Ｒ）和表面微孔生物惰性非鈣磷陶瓷（ＴｉＯ２ 陶瓷； 氧化鋁陶瓷；兩者無鈣磷釋放，無表面生物礦化能力）的異位骨誘導能力。研究發(fā)現(xiàn)，不同化學成分的陶瓷材料對 蛋白質(zhì)有選擇性吸附。即使不吸附骨形態(tài)發(fā)生蛋白－２（ｒｈＢＭＰ－２），具有表面微孔的非鈣磷陶瓷也能誘導異位骨 組織生成。結(jié)果表明，鈣磷離子釋放和表面生物礦化在磷酸鈣生物材料骨誘導中不起關鍵作用，表面微孔也不一 定通過蛋白質(zhì)吸附而在異位骨誘導中起作用。
０ 引 言
發(fā)生在非骨部位的骨再生生物學過程叫骨誘導， 骨誘導較的例子是含有骨形態(tài)發(fā)生蛋白（ＢＭＰ） 的種植體在軟組織中的骨組織生成。在不加生長 因子的情況下，具有特殊物理化學特性的磷酸鈣陶瓷 也具有骨誘導能力。其中，材料表面微孔性扮演重 要角色。具有表面微孔的羥基磷灰石陶瓷在肌肉種植 后能夠誘導骨組織生成，但是沒有表面微孔的羥基磷 灰石陶瓷沒有骨誘導能力。
由于磷酸鈣材料對骨形態(tài)發(fā)生蛋白（ＢＭＰ）有較 強的吸附能力，具有表面微孔的磷酸鈣陶瓷的骨誘導 作用通常被解釋為微孔擴大了磷酸鈣陶瓷的表面積， 從而可以從體液中吸附更多的蛋白質(zhì)（包括骨誘導因 子如ＢＭＰ），而這些被吸附在鈣磷陶瓷表面的蛋白質(zhì) 骨誘導因子較終誘發(fā)了骨組織形成。
另外近年來發(fā)現(xiàn)鈣，磷離子對多潛能干細胞的骨 相分化有促進作用。磷酸鈣陶瓷表面微孔在骨誘 導中的作用也被解釋為微孔增加磷酸鈣陶瓷的表面 積，從而有利于鈣磷離子的釋放，釋放的鈣磷離子可能 引發(fā)骨誘導。
磷酸鈣材料是典型的生物活性材料。在體液中磷 酸鈣陶瓷材料能在其表面形成類骨磷灰石層。磷 灰石層的形成以及在磷灰石層形成過程中參與進來的蛋白質(zhì)（包括生長因子）也被認為是磷酸鈣陶瓷骨誘導 的可能原因。
本文考察了不具備表面微孔的羥基磷灰石陶瓷 （ＨＡ－Ｓ），具備表面微孔的羥基磷灰石陶瓷（ＨＡ－Ｒ）， 具備表面微孔的ＴｉＯ２ 陶瓷和氧化鋁 陶瓷的蛋白吸附 能力，并比較這些陶瓷材料的異位成骨能力。以期論 證蛋白質(zhì)吸附，鈣磷離子釋放和表面生物礦化在生物 材料異位骨誘導中的可能作用。
１ 實 驗
１．１ 材料制備
陶瓷材料用雙氧水發(fā)泡，并在高溫下燒結(jié)制備。 具體來說，羥基磷灰石粉末（Ｍｅｒｃｋ，Ｇｅｒｍａｎｙ），二氧化 鈦粉末（Ｆｌｕｋａ，Ｓｗｉｔｚｅｒｌａｎｄ）以及三氧化二鋁粉末 （Ｆｌｕｋａ，Ｓｗｉｔｚｅｒｌａｎｄ），分別用稀釋的雙氧水溶液（２％ （質(zhì)量分數(shù)））混合均勻，然后在６０℃進行發(fā)泡和干燥， 制備成陶瓷坯體。ＨＡ胚體在１?。玻担啊鏌Y(jié)８ｈ得到 非微孔的的羥基磷灰石陶瓷（ＨＡ－Ｓ），在１１００℃燒結(jié) ８ｈ得到微孔的羥基磷灰石陶瓷（ＨＡ－Ｒ）。ＴｉＯ２ 陶瓷 在１２００℃燒結(jié)２００ｍｉｎ，氧化鋁 陶瓷在１３００℃燒結(jié) １０ｈ。燒結(jié)后的陶瓷塊加工成直徑為５ｍｍ，長度為 ６ｍｍ的柱狀樣品，然后分別用丙酮，７０％（質(zhì)量分數(shù)） 乙醇和去離子水很聲清洗，干燥后在１２１ ℃下滅菌 ３０ｍｉｎ。
１．２ 材料表征
用Ｘ射線衍射儀（Ｘ’Ｐｅｒｔｐｒｏ－ＭＰＤ，ｔｈｅ?。危澹簦瑁澹颍欤幔睿洌螅?分析陶瓷材料的化學成分；對材料的表面結(jié)構 進行掃描電鏡（ＨＩＴＡＣＨＩ Ｓ４８００，Ｊａｐａｎ）觀察；用ＢＥＴ （ＴｒｉｓｔａｒⅡ３０２０，Ａｍｅｒｉｃａ）方法檢測陶瓷材料的表面 積。
１．３ 牛血清蛋白（ＢＳＡ）和溶菌酶素（ｌｙｓｏｚｙｍｅ）的吸 附
將陶瓷樣品（ｎ＝３）分別浸泡在３ｍＬ含有２５× １０－６疊氮化鈉（ＮａＮ３）和２００μｇ／ｍＬ牛血清蛋白（Ｆｌｕｋａ， Ｓｗｉｔｚｅｒｌａｎｄ）或者２０μｇ／ｍＬ 溶菌酶素（Ｆｌｕｋａ， Ｓｗｉｔｚｅｒｌａｎｄ）或者１％（質(zhì)量分數(shù)）胎牛血清（ＦＢＳ， ＧｉｂｃｏＴＭ，Ｉｎｖｉｔｒｏｇｅｎ?。悖铮颍穑铮颍幔簦椋铮?，ＵＫ）溶液中，并在 ３７℃水浴中震蕩。７ｄ后，將樣品離心（３?。埃埃埃颍恚椋睿?５ｍｉｎ，取上清液作蛋白分析。用ＢＣＡ 蛋白濃度檢測 法（Ｍｉｃｒｏ ＢＣＡＴＭｐｒｏｔｅｉｎ?。幔螅螅幔。耄椋?，ｐｉｅｒｃｅ?。猓椋铮簦澹悖瑁睿铮欤铮纾?， ｒｏｃｋｆｏｒｄ，ＩＬ，ＵＳＡ）檢測蛋白質(zhì)，并用相應蛋白 的標準曲線計算蛋白濃度。
１．４?。颍瑁拢停校驳奈?將４種陶瓷樣品（ｎ＝３）浸泡在３ｍＬ含有５００ｎｇ ｒｈＢＭＰ－２／ｍＬ（Ｈｕａｄｏｎｇ?。牛幔螅簦茫瑁椋睿帷。穑瑁幔颍恚幔悖澹酰簦椋悖幔?ｇｒｏｕｐ?。椋睿觯澹螅簦恚澹睿簟。茫铮蹋簦?，Ｈａｎｇｚｈｏｕ，Ｃｈｉｎａ）的細胞 培養(yǎng)液中。細胞培養(yǎng)液由ＤＭＥＭ（ＧｉｂｃｏＴＭ，Ｉｎｖｉｔｒｏｇｅｎ ?。悖铮颍穑铮颍幔簦椋铮睿眨耍?，１０％ 胎牛血清（ＦＢＳ）（ＧｉｂｃｏＴＭ， Ｉｎｖｉｔｒｏｇｅｎ?。悖铮颍穑铮颍幔簦椋铮睿眨耍?，１００μｇ／ｍＬ盤尼西林和１００μｇ／ｍＬ鏈霉素組成。樣品在３７ ℃，５％ ＣＯ２ 培養(yǎng)箱中孵化２４ｈ后，用磷酸鹽緩沖液（ｐＨ 值＝ ７．４）潤洗３次，并保存在－８０℃。１２ｈ后每個樣品添 加０．５ｍＬ?。保?Ｔｒｉｔｏｎ并在４℃冰箱保存。１２ｈ后，樣 品在很聲波水浴中處理５ｍｉｎ。離心（Ｘ３?。埃埃埃颍恚椋睿?５ｍｉｎ，依照ｒｈＢＭＰ－２酶聯(lián)免疫反應測定法（ｒｈＢＭＰ－２ Ｅｌｉｓａ，Ｒ＆Ｄ，ＵＫ）測定上清液中的ｒｈＢＭＰ－２蛋白濃 度。
１．５ 動物實驗
６條成熟雄性狗（體重為１０～１５ｋｇ）在本地購買。 麻醉（戊巴比妥鈉（３０ｍｇ／ｋｇ）），消毒（酒精，碘伏）后， 在狗背部用手術刀劃開一個縱向皮膚切口并暴露肌 肉，再鈍性分開肌肉成袋狀，將樣品植入肌肉袋中。
４個單獨的肌肉袋間隔２ｃｍ 左右，每個肌肉袋中種植 一個樣品。手術后，肌肉連續(xù)注射青霉素３ｄ，防止感 染。１２周后，用過量的戊巴比妥鈉處死動物，取出樣 品并固定在４％的福爾馬林溶液中（ｐＨ 值＝７．４）。 １周后，取出樣品，用ＰＢＳ沖洗，梯度酒精（７０％，８５％， ９０％，９５％，１００％×２）脫水，ＭＭＡ包埋。硬組織切片 機（Ｌｅｉｃａ ＳＰ－１６００，Ｇｅｒｍａｎｙ）切片（１０～２０μｍ）。亞 甲基藍和品紅染色后，作定性和定量的組織學觀察。

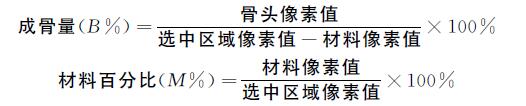

為了組織形態(tài)學分析，切片首先用掃描儀（Ｄｉｍａｇｅ Ｓｃａｎ?。牛欤椋簦濉。担矗埃埃桑?，Ｊａｐａｎ）掃描，然后用ＰｈｏｔｏｓｈｏｐＣＳ５ 處理圖片，讀出選中區(qū)域、材料、骨頭三者的像素值，根 據(jù)公式
計算陶瓷材料大孔中的成骨量和材料在樣品中的 百分比。用光學顯微鏡（Ｎｉｋｏｎ?。牛悖欤椋穑螅濉。牛玻埃?，Ｔｏｋｙｏ， Ｊａｐａｎ）觀察樣品中的組織成分（血管，新生骨組織和成 骨細胞）。
１．６ 統(tǒng)計學分析
數(shù)據(jù)均采用平均值加減標準方差的形式表達。用 量化Ｔｕｒｋｅｙ對比對數(shù)據(jù)進行單因素方差統(tǒng)計分析，ｐ ＜０．０５被認定為顯著性差異。
２ 結(jié)果與討論
２．１ 材料表征

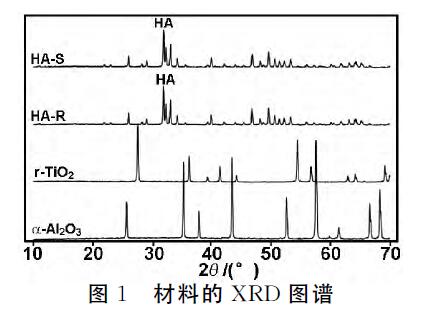

材料的ＸＲＤ圖譜如圖１所示。由圖１可知，ＨＡＳ 和ＨＡ－Ｒ在不同溫度燒結(jié)（ＨＡ－Ｓ，１２５０℃；ＨＡ－Ｒ， １１００℃），但它們的特征峰與標準羥基磷灰石一致。 ＴｉＯ２ 在２θ＝２７．６，３６．２８，４１．４，５４．５，５６．７８和６９．１６°有 明顯的特征衍射峰，與ｒ－ＴｉＯ２ 的ＸＲＤ 標準峰一致。
氧化鋁 在２θ＝２５．７，３５．３，３７．９，４３．４８，５２．６８，５７．６２， ６６．６２和６８．３２°處有明顯的特征衍射峰，與α－氧化鋁 的 ＸＲＤ標準峰一致。

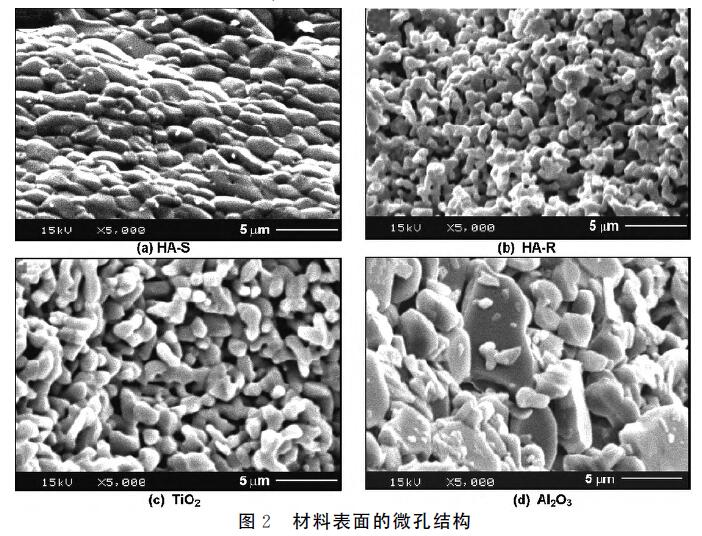

從圖１可知，１ ２５０℃燒結(jié)后，ＨＡ晶體熔融在一起，導致ＨＡ－Ｓ形成較光滑的表面（圖２（ａ）），但是 １?。保埃啊鏌Y(jié)的ＨＡ－Ｒ表面有豐富的微孔（圖２（ｂ））。 ＴｉＯ２ 表面同樣可以看到豐富的微孔（圖２（ｃ））。在 １ ３００℃下，很少氧化鋁 晶體（細微顆粒）熔融，顆粒堆 疊在一起形成微孔（圖２（ｄ））。ＢＥＴ 無法檢測ＨＡ－Ｓ 表面積，ＨＡ－Ｒ的表面面積為０．７７７ｍ２／ｍＬ，ＴｉＯ２ 的 表面面積為０．１０２ｍ２／ｍＬ，氧化鋁 為０．２０６ｍ２／ｍＬ（表 １）。４種不同的微孔表面結(jié)構，材料的表面積不同。
２．２ 蛋白吸附

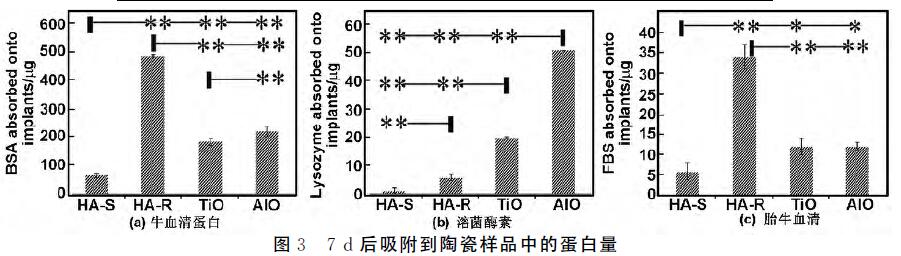

浸泡７ｄ后，不同材料吸附牛血清蛋白（ＢＳＡ）的 能力各不相同（圖３（ａ））。ＨＡ－Ｓ吸附（６４±８）μｇ?。拢樱?（占總ＢＳＡ的（１１±１）％），ＨＡ－Ｒ吸附（４８５±５）μｇ?。拢樱粒ㄕ伎偅拢樱恋模ǎ福?plusmn;１）％），ＴｉＯ２ 吸附（１８２±１２）μｇ?。拢樱?（占總ＢＳＡ 的（３０±２）％），氧化鋁 吸附（２１７±１６）μｇ ＢＳＡ（占總ＢＳＡ的（３６±３）％）。
浸泡7ｄ后，不同材料吸附溶菌酶素（ｌｙｓｏｚｙｍｅ） 的能力各不相同（圖３（ｂ））。氧化鋁 能吸附溶菌酶素 較多，ＨＡ±Ｓ吸附較少。ＨＡ±Ｓ吸附（１±１）μｇ（占總 量（２±２）％），ＨＡ±Ｒ 吸附（６±１）μｇ（占總量（１０± ２）％）。ＴｉＯ２ 吸附（２０±１）μｇ（占總量（３３±１）％）。
氧化鋁 吸附（５１±１）μｇ（占總量（８５±１）％）。 浸泡７ｄ后，不同材料吸附ＦＢＳ的能力也不一樣 （圖３（ｃ））。ＨＡ－Ｓ吸附較少（占總量的６％），ＨＡ－Ｒ吸 附較多（占總量的３４％），ＴｉＯ２ 和氧化鋁 吸附的量大 致一致（分別占總量的１２％和１２％）。
陶瓷材料化學成分不一樣，蛋白質(zhì)吸附能力不同。 微孔的ＨＡ－Ｒ總比無微孔的ＨＡ－Ｓ吸附更多的蛋白 質(zhì)，說明對于同一材料，蛋白質(zhì)吸附與材料微孔和表面 積有關。
２．３?。颍瑁拢停校参?/p>

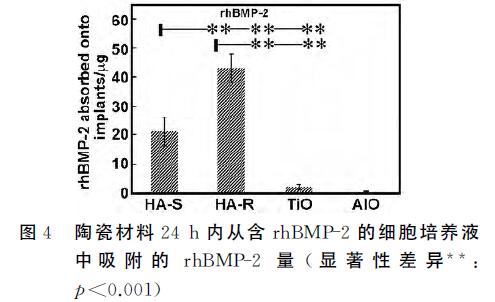

ＨＡ對ｒｈＢＭＰ－２有很強的吸附能力，與微孔和表 面積有關，而ＴｉＯ２ 和氧化鋁 陶瓷對ｒｈＢＭＰ－２的吸附 能力很弱（圖４所示）。
浸泡２４ｈ后，ＨＡ－Ｓ吸收（２１．４±４．６）ｎｇ?。颍瑁拢停校?（占總量的（１．４０±０．３３）％），ＨＡ－Ｒ 吸收（４２．９±５．３）ｎｇ?。颍瑁拢停校玻ㄕ伎偭康模ǎ玻福?plusmn;０．３３）％），ＴｉＯ２ 吸收 （２．２±０．８）ｎｇ ｒｈＢＭＰ－２（占總量的（０．１３±０．０６）％）， 氧化鋁 吸附（０．４±０．２）ｎｇ?。颍瑁拢停校玻ㄕ伎偭康模ǎ埃埃?plusmn; ０．０１）％）。這個結(jié)果驗證了鈣磷陶瓷對ＢＭＰ有較強 的親和力，但結(jié)果也同時顯示ＴｉＯ２ 和氧化鋁 陶瓷對 ｒｈＢＭＰ－２的吸附能力很弱。
２．４ 陶瓷材料的成骨能力

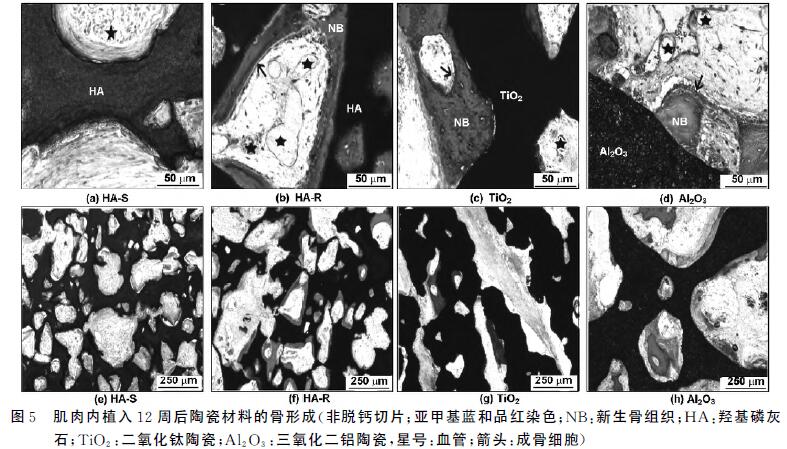

肌肉種植１２周后，所有ＨＡ－Ｒ，ＴｉＯ２，氧化鋁 植入 體都有骨組織生成，但在ＨＡ－Ｓ中沒有骨生成（表１）。 在ＨＡ－Ｓ里只發(fā)現(xiàn)纖維組織和血管（圖５（ａ），（ｅ））。除 了纖維組織和血管外，在ＨＡ－Ｒ的大孔表面還發(fā)現(xiàn)有 礦化的骨組織（圖５（ｂ），（ｆ））。與ＨＡ－Ｒ 類似，ＴｉＯ２ （圖５（ｃ），（ｇ））和氧化鋁（圖５（ｄ），（ｈ））大孔中有纖維 組織，血管和新生骨組織。

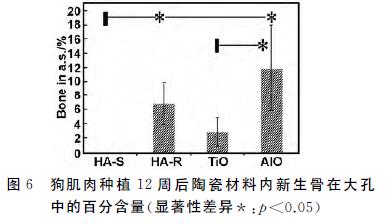

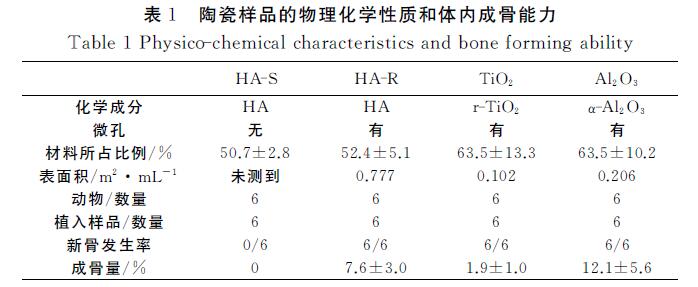

組織形態(tài)定量分析總結(jié)在圖６和表１，陶瓷種植 體具有不同材料百分比。ＨＡ－Ｓ中材料占（５０．７± ２．８）％，ＨＡ－Ｒ中材料占（５２．４±５．１）％，ＴｉＯ２ 中材料 占（６３．５±１３．３）％，氧化鋁 中材料占（６３．５±１０．２）％。 樣品中的成骨量也有差異。ＨＡ－Ｒ中成骨量為（７．６± ３．０）％，ＴｉＯ２ 中成骨量為（１．９±１．０）％，氧化鋁 中成骨量 為（１２．１±５．６）％。由于制備陶瓷的材料百分比不同 （表１），陶瓷有不同的孔隙率，因而無法排除大孔孔隙 率對成骨量的可能影響。但單從新骨發(fā)生率的不同， 可以討論材料因素在生物材料骨誘導中的可能功能。
ＨＡ－Ｒ能夠吸附更多的ｒｈＢＭＰ－２，ＴｉＯ２ 和氧化鋁 陶瓷幾乎不吸附ｒｈＢＭＰ－２（圖４），而它們都能誘導骨生成（表１，圖５和６）。不同化學組分的陶瓷材料蛋白 質(zhì)吸附（圖３和４）和成骨能力的比較不能明確蛋白質(zhì)吸附在生物材料骨誘導中的關鍵作用。 由于鈣磷離子分別對多潛能干細胞的骨相分化有 促進作用，鈣磷離子釋放也通常作為解釋磷酸鈣陶瓷 誘導成骨的原因之一［４］。本文中，骨組織再生除了發(fā) 生在微孔結(jié)構的ＨＡ－Ｒ 里，也發(fā)生微孔ＴｉＯ２ 和 氧化鋁 陶瓷里。因為ＴｉＯ２ 和氧化鋁 陶瓷根本無法釋 放出鈣磷離子，所以這個結(jié)果否定了鈣磷離子在骨誘 導中的關鍵作用。
由于鈣磷離子釋放和重新表面沉積，材料表面形 成類骨磷灰石層，從而使磷酸鈣陶瓷具有生物活性。在類骨磷灰石層形成過程中，體液中的生長因 子參與生物礦化，從而引起生物反應，這也被用來解釋 磷酸鈣陶瓷骨誘導現(xiàn)象。單純的ＴｉＯ２ 和氧化鋁陶瓷是典型的生物惰性材料，不會在模擬體液中形成表面類骨磷灰石層。所以，ＴｉＯ２和氧化鋁陶瓷誘導成骨 的結(jié)果否定了生物礦化在生物材料誘導成骨中的關鍵 作用。 近年來，生物材料的表面物理特性的生物效應研 究取得進展。多潛能干細胞可能根據(jù)材料表面微 孔結(jié)構而改變它們的形態(tài)，而這種細胞形態(tài)改變引起 細胞的骨相分化。特異的生物材料表面微孔可能直接誘導骨組織生成。
３ 結(jié) 論
（１）?。樱牛?和ＢＥＴ的測試結(jié)果發(fā)現(xiàn)，以雙氧水為 發(fā)泡劑，高溫燒結(jié)而成的４種陶瓷具有不同的表面結(jié) 構和表面積。
（２） 不同化學組分的陶瓷材料蛋白質(zhì)吸附和成 骨能力的比較不能明確蛋白質(zhì)吸附在生物材料骨誘導 中的關鍵作用。
（３）?。裕椋希?和氧化鋁陶瓷誘導成骨的結(jié)果表明微 孔并不是通過鈣磷離子釋放和表面生物礦化而起作 用，也不一定通過蛋白質(zhì)吸附引起骨誘導。
